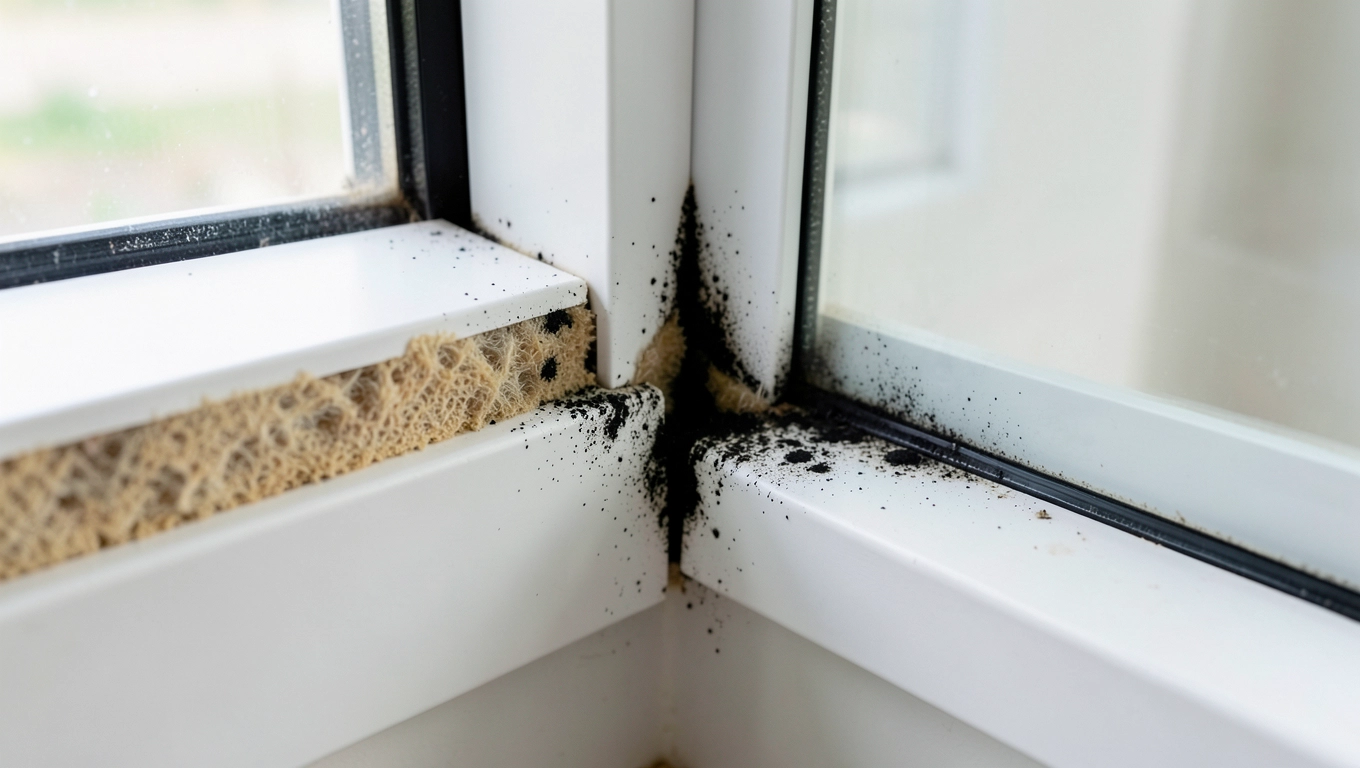

Wymienione okna, nowoczesny profil, ciepły montaż na piankę a w narożnikach i tak pojawia się czarny nalot. Brzmi znajomo? Problem rzadko tkwi w samym oknie. Prawie zawsze chodzi o glify w oknach, czyli wąskie płaszczyzny ościeży, które przy niedostatecznej izolacji stają się najpoważniejszym mostkiem termicznym w całej ścianie. To właśnie przez nie ucieka od 10 do 15 procent ciepła, a wilgoć kondensuje na styku ramy z murem. Skala strat rośnie nieproporcjonalnie, bo każdy centymetr odsłoniętej ościeżnicy obniża temperaturę wewnętrzną powierzchni ściany w narożniku nawet o 5-7 stopni Celsjusza poniżej komfortowej normy 16,3°C określonej w PN-EN ISO 13788. Efekt? Pleśń, której nie da się usunąć żadnym środkiem, dopóki przyczyna cieplna nie zostanie usunięta.

• Jak ocieplić glify okienne styropianem grafitem krok po kroku
• Listwa przyokienna, siatka i klej detale, które decydują o szczelności
• Najczęstsze błędy przy ocieplaniu glifów i jak ich uniknąć

Jak ocieplić glify okienne styropianem grafitem krok po kroku

Najskuteczniejszym materiałem na ościeżnice okienne pozostaje grafitowy polistyren ekspandowany (EPS) o współczynniku λ ≈ 0,031 W/(m·K). Dla porównania biały EPS osiąga λ ≈ 0,038-0,040, a XPS λ ≈ 0,033. Ten ostatni sprawdza się tylko w strefach narażonych na wilgoć przy parapetach i podokiennikach ponieważ ma zamkniętą strukturę komórek i niższą paroprzepuszczalność. Wełna lamelowa (λ ≈ 0,040) daje niepalność klasy A1, więc bywa wymagana w budynkach o podwyższonych wymaganiach przeciwpożarowych, ale wymaga innego kleju i innej techniki aplikacji.

Grubość płyty zależy od głębokości ościeży. Standardowe 2 cm wystarczają przy murze dwuwarstwowym ocieplonym 15 cm styropianu fasadowego. W domach z cieńszą warstwą elewacyjną lepiej sięgnąć po 3 cm, bo każdy dodatkowy centymetr na glifie zmniejsza liniowy współczynnik przenikania ψ nawet o 0,04 W/(m·K). W praktyce przekłada się to na 80-120 zł rocznej oszczędności na ogrzewaniu w domu jednorodzinnym z ośmioma oknami wyliczenie własne na bazie normy PN-EN ISO 14683 i średniej ceny gazu ziemnego z 2024 roku.

Przygotowanie podłoża i gruntowanie

Podłoże pod glify musi być nośne, suche i oczyszczone z luźnych fragmentów starego tynku. Kurz i resztki farby obniżają przyczepność kleju nawet o 40 procent, dlatego samo odpylenie to za mało. Preparat gruntujący wnika w podłoże na głębokość 2-5 mm, tworząc warstwę sczepną, której zadaniem jest wyrównanie chłonności i związanie resztek pyłu. Czas schnięcia gruntu wynosi od 4 do 6 godzin w optymalnych warunkach przy niższej temperaturze wydłuża się do 10-12 godzin.

Warto zwrócić uwagę na styk glifu z ramą okienną. Tam, gdzie rama jest wykonana z PVC, klej bezpośrednio do niej nie przylgnie. Stosuje się więc listwę przyokienną z wkładką uszczelniającą z miękkiego PVC, która jednocześnie mocuje płytę i tworzy trwałe, elastyczne połączenie zdolne do kompensowania ruchów termicznych rzędu 1-2 mm.

Montaż listwy przyokiennej

Listwa przyokienna z siatką przykleja się bezpośrednio do ościeżnicy po jej uprzednim odtłuszczeniu. Jej zadaniem jest szczelne domknięcie styku styropian-rama oraz ochrona przed wnikaniem wody pod płytę w czasie opadów. Bez listwy nawet najlepiej ułożony styropian pozwoli wodzie wnikać pod elewację, bo folia ochronna na ramie nie jest wieczna. Po jednej zimie brak listwy kończy się pęknięciem tynku i mokrą plamą na ościeżnicy.

Montaż zaczyna się od narożnika górnego, a listwa prowadzona jest ku dołowi z zachowaniem 2-3 milimetrowego luzu dylatacyjnego na łączeniach. Łby śrub lub kołków mocujących zagłębia się 1 mm poniżej lica, a ubytki szpachluje się masą systemową, bo każdy wystający element przebija warstwę tynku i zdradza się rdzawą rysą.

Nakładanie kleju i mocowanie płyt

Klej do styropianu nanosi się metodą obwodowo-punktową: ciągły pas obwodowy o szerokości 4-5 cm plus 3-6 placków w środku płyty. Łączna powierzchnia kontaktu powinna wynosić co najmniej 40 procent powierzchni płyty przy mniejszym pokryciu płyta pracuje jak błona i odspaja się od podłoża przy silnym wietrze lub uderzeniu. Grubość warstwy kleju po dociśnięciu nie może przekraczać 10 mm.

Płyty układa się od dołu ku górze z zachowaniem mijankowego przesunięcia spoin o minimum 10 cm względem sąsiednich rzędów. Każdy styropian dociska się do ościeżnicy z zakładem 2-3 cm na ramę okienną to gwarantuje ciągłość izolacji w najsłabszym punkcie styku z ościeżnicą, gdzie powstaje największy gradient temperatury.

Narożniki, warstwa zbrojona i tynk

Narożniki ościeży wymagają wzmocnienia profilem kątowym z siatką szklaną o gramaturze 145 g/m². Bez tego profilu narożnik pęka wzdłuż linii styku płyt już po pierwszym sezonie grzewczym, bo naprężenia termiczne koncentrują się właśnie tam. Profile aluminiowe perforowane lepiej odprowadzają wilgoć, ale w systemach grafitowych lepiej sprawdzają się profile z tworzywa odpornego na alkaliczny odczyn kleju.

Warstwa zbrojona to dwie warstwy kleju z zatopioną siatką z włókna szklanego: pierwsza warstwa kleju 2-3 mm, wtopienie siatki na głębokość pierwszej jej trzeciej, druga warstwa kleju do pełnego pokrycia. Siatka na zakładach musi zachodzić minimum 10 cm, a jej dolna krawędź powinna zachodzić na listwę przyokienną, tworząc jednolitą powłokę ochronną. Po wyschnięciu zwykle po 48-72 godzinach całość gruntujemy pod tynk cienkowarstwowy, który musi być identyczny jak na elewacji: ten sam producent, ta sama granulacja, ten sam kolor. Mieszanie systemów różnych wytwórców na jednej ścianie to przepis na rysy i odbarwienia.

Listwa przyokienna, siatka i klej detale, które decydują o szczelności

Detale decydują o trwałości całego systemu ocieplenia bardziej niż marka styropianu. W hurtowniach budowlanych klienci często pytają o konkretne lambdy i grubości, a pomijają elementy montażowe. Tymczasem 70 procent reklamacji dotyczy właśnie wad wykonawczych przy listwach, narożnikach i uszczelnieniu parapetów nie samego materiału izolacyjnego, który zwykle spełnia deklarowane parametry.

Siatka z włókna szklanego o gramaturze 145-165 g/m² stanowi szkielet całego układu. Odpowiada za przenoszenie naprężeń termicznych i kompensację skurczu tynku. Tańsza siatka o gramaturze 110-130 g/m², popularna w marketach, nie nadaje się do ościeży jej wytrzymałość na rozciąganie wynosi poniżej 1500 N/5 cm, podczas gdy system wymaga minimum 1750 N/5 cm. Różnica pozornie niewielka, ale w praktyce oznacza skrócenie żywotności tynku z 25 do 8-12 lat.

Kiedy wariant „tylko elewacja" wystarczy?

Glify można pominąć tylko w jednym przypadku: gdy okno jest osadzone w licu muru, a warstwa elewacyjna przekracza 20 cm. Wtedy mostek liniowy w ościeżnicy jest tak szeroki, że ciepło rozprowadza się równomiernie i temperatura wewnętrzna powierzchni ściany utrzymuje się powyżej 15°C bez dodatkowej izolacji ościeży. W każdym innym układzie okno cofnięte, cieńsza elewacja, ściana jednowarstwowa glify wymagają ocieplenia, bo w przeciwnym razie punkt rosy wypada wewnątrz przegrody.

W domach z lat 90. i wcześniejszych, gdzie okna osadzono na krawędzi muru bez żadnego ocieplenia ościeży, wymiana okien na energooszczędne paradoksalnie pogarsza sytuację. Nowa rama jest szczelniejsza, wentylacja naturalna spada, a wilgoć z pomieszczeń nie ma ujścia cała kondensuje na najzimniejszych fragmentach ściany, czyli właśnie na ościeżach. Pojawienie się pleśni po wymianie okien to klasyczny objaw pominięcia glifów.

Ocieplenie od wewnątrz kiedy i dlaczego lepiej unikać

Ocieplenie glifów od strony pomieszczenia stosuje się wyłącznie awaryjnie: w obiektach zabytkowych, gdzie nie można zmieniać wyglądu elewacji, albo w sytuacji granicy działki uniemożliwiającej dostęp od zewnątrz. Takie rozwiązanie przesuwa punkt rosy do wnętrza przegrody, między izolację a mur, a to oznacza konieczność zastosowania szczelnej paroizolacji i mechanicznej wentylacji z odzyskiem ciepła. Bez tych dwóch elementów wilgoć gromadzi się pod styropianem i w ciągu 3-5 lat pojawia się grzyb na wewnętrznej powierzchni ściany.

Rekomendacja Polskiego Instytutu Budownictwa Pasywnego oraz Warunków Technicznych (Dz.U. 2022 poz. 1225, §328) jest jednoznaczna: ocieplenie od zewnątrz. Wewnętrzne traktowane jest jako rozwiązanie tymczasowe z obowiązkowym monitoringiem wilgotności przez pierwsze 24 miesiące.

Najczęstsze błędy przy ocieplaniu glifów i jak ich uniknąć

Pominięcie glifów to grzech pierworodny termomodernizacji, ale nawet gdy wykonawca je przewidzi, lista potencjalnych wpadek jest długa. Każdy z tych błędów obniża skuteczność izolacji o 30-60 procent względem prawidłowego wykonania, a koszt naprawy po pierwszej zimie zwykle przekracza pierwotny koszt poprawnego ocieplenia.

Lista błędów, które kosztują najwięcej

• Pominięcie ościeży całkowicie. Najczęstszy błąd przy termomodernizacji: elewacja idzie na 15 cm, a glify zostają nagie. Skutek: mostek liniowy ψ = 0,12-0,18 W/(m·K), temperatura powierzchni wewnętrznej spada do 11-13°C, pleśń pojawia się w ciągu 2-3 miesięcy.
• Płyta zbyt gruba. 5 cm styropianu w ościeży zmniejsza światło otworu, utrudnia otwieranie skrzydeł i zaburza rozkład naprężeń wokół ramy. Optimum to 2-3 cm; więcej warto rozważyć tylko przy bardzo głębokim ościeżu powyżej 25 cm.
• Brak zakładu na ramę. Bez 2-3 cm zakładu na ościeżnicę powstaje szczelina termiczna dokładnie tam, gdzie gradient temperatury jest największy. Woda wnika tam przy każdym deszczu, klej traci przyczepność po 2-3 latach.
• Brak listwy przyokiennej. Tynk bezpośrednio przy ramie pęka w ciągu pierwszej zimy różnica rozszerzalności PVC i zaprawy wynosi 7-9 razy. Listwa eliminuje ten problem.
• Mieszanie systemów różnych producentów. Klej jednego, siatka drugiego, grunt trzeciego. Każdy system jest badany jako całość pod kątem przyczepności i paroprzepuszczalności. Mieszanie łamie gwarancję i prowadzi do delaminacji po 5-8 latach.
• Nieuszczelniony styk z parapetem. Bez uszczelnienia kapinosem lub elastycznym uszczelniaczem woda z parapetu wnika pod styropian glifu. Po jednej zimie widoczna jest ciemna smuga, po trzech mokra plama i odparzony tynk.

Konserwacja glifów co sprawdzać co 3-5 lat

Ocieplone glify wymagają minimalnej, ale regularnej kontroli. Raz na 3 lata warto sprawdzić stan listew przyokiennych szukamy odspojeń, pęknięć i utraty elastyczności uszczelnienia. Raz na 5 lat kontrolujemy przyleganie tynku w narożnikach opukiwanie suchym palcem wykrywa puste miejsca zanim staną się widoczne. W domach narażonych na silne nasłonecznienie (strona południowa i zachodnia) kontrola powinna być częstsza, bo UV degraduje powierzchnię tynku nawet o 30 procent szybciej niż na elewacji północnej.

Jeżeli podczas kontroli okaże się, że listwa utraciła elastyczność, wymieniamy ją fragmentami nie całą długość. Najczęściej zużywa się 30-40% listwy w najbardziej nasłonecznionych miejscach. Koszt takiej naprawy to 30-50 zł na jedno okno plus 2-3 godziny pracy.

Checklista materiałów lista zakupów

• Klej do styropianu (systemowy, ten sam producent co tynk) ok. 4-5 kg/m²
• Klej do warstwy zbrojonej ok. 4-5 kg/m²
• Styropian grafitowy EPS 2-3 cm 1,05-1,10 m² na każdy 1 m² glifu (zapas na docinki)
• Siatka z włókna szklanego 145-165 g/m² 1,15 m² na każdy 1 m² glifu
• Narożniki z siatką 2 sztuki na okno
• Listwa przyokienna z uszczelką długość obwodu ościeżnicy
• Tynk cienkowarstwowy w kolorze elewacji ok. 2,5-3,0 kg/m²
• Uszczelniacz neutralny do parapetu 1 kartusz na 3-4 okna
• Grunt pod tynk 0,2-0,3 l/m²

Koszt robocizny i materiału na jedno okno

Przy sześciu oknach w typowym domu jednorodzinnym całkowity koszt materiału waha się między 480 a 900 złotych, robocizna między 1080 a 1800 złotych. Zwrot z inwestycji przy obecnym koszcie ogrzewania to 4-6 lat, a trwałość prawidłowo wykonanego ocieplenia glifów przekracza 25 lat. Po uwzględnieniu uniknięcia remontu związanego z pleśnią którego koszt łatwo przekracza 10 000 złotych ocieplenie glifów to jedna z najbardziej opłacalnych inwestycji w całej termomodernizacji.

Źródła danych: norma PN-EN ISO 13788 (komfort cieplny), PN-EN ISO 14683 (mostki termiczne), Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225), Warunki Techniczne 2024 wskaźniki energetyczne, dane GUS 2024 dotyczące cen nośników energii, katalogi techniczne producentów systemów ETICS z 2024 roku.
