Budowa okna PVC od A do Z co kryje się w Twojej ramie

Zanim wydasz kilkanaście tysięcy złotych na nową stolarkę, warto zajrzeć do środka okna, bo tam właśnie rozstrzyga się, czy rachunki za ogrzewanie spadną, a w sypialni zrobi się cicho. Budowa okna PVC to żadna magia ani czarna skrzynka producenta. To konkretny układ kilkunastu elementów, z których każdy ma swoją pracę do wykonania i swoją cenę przy ewentualnej wymianie. Kto raz zrozumie tę anatomię, ten przy wycenie nie da się zaskoczyć dopłatom za „innowacyjny profil" ani „energooszczędny pakiet".

• Profil, komory i wzmocnienia serce każdego okna
• Pakiet szybowy i uszczelki gdzie ucieka ciepło
• Okucia, antywłamaniowość i ciepły montaż krok po kroku
• PVC, drewno, aluminium uczciwe porównanie
• Zakup stolarki bez pułapek

Profil, komory i wzmocnienia serce każdego okna

Profil to nic innego jak wydrążona listwa z PVC, w której zamknięto całą inżynierię okna. Jego szerokość, mierzona od zewnętrznej do wewnętrznej krawędzi, wynosi najczęściej 70, 80 albo 82 mm, a w najgrubszych konstrukcjach sięga 90 mm. Im szerszy profil, tym więcej miejsca na powietrzne komory i na wkład stalowy, a przez to lepsza bariera dla uciekającego ciepła.

Komory powstają w trakcie wytłaczania, gdy gorące PVC przechodzi przez specjalną głowicę. Trzy komory wystarczą do minimum, pięć lub siedem zapewnia wyraźnie niższy współczynnik przenikania ciepła Uf samego profilu, bo powietrze zamknięte w wąskich przegrodach po prostu słabo przewodzi. Działa tu ta sama zasada co w termosie: wiele cienkich warstw gazu lepiej izoluje niż jedna gruba.

Sam plastik nie utrzymałby ciężkiego skrzydła i nie zniósłby naprężeń od wiatru. Dlatego w środkowej komorze umieszcza się kształtownik stalowy o grubości ścianki od 1,5 do 2,5 mm, ocynkowany, by nie rdzewiał od skroplin. Bez tego wzmocnienia rama pracowałaby jak giętka linijka i po dwóch sezonach pojawiłyby się problemy z domykaniem skrzydeł.

Klasy profili reguluje norma PN-EN 12608. Klasa A oznacza grubość ścianki zewnętrznej minimum 2,8 mm, klasa B od 2,5 mm, a klasa C od 2,2 mm. Różnica 0,6 mm ścianki przekłada się nie tylko na sztywność, ale też na trwałość połączeń spawanych i odporność na żółknięcie po latach ekspozycji na słońce. Klasa C formalnie też spełnia normę, ale w praktyce występuje głównie w budynkach, gdzie liczy się każda złotówka, a nie komfort na pokolenia.

Ościeżnica, skrzydło i słupki

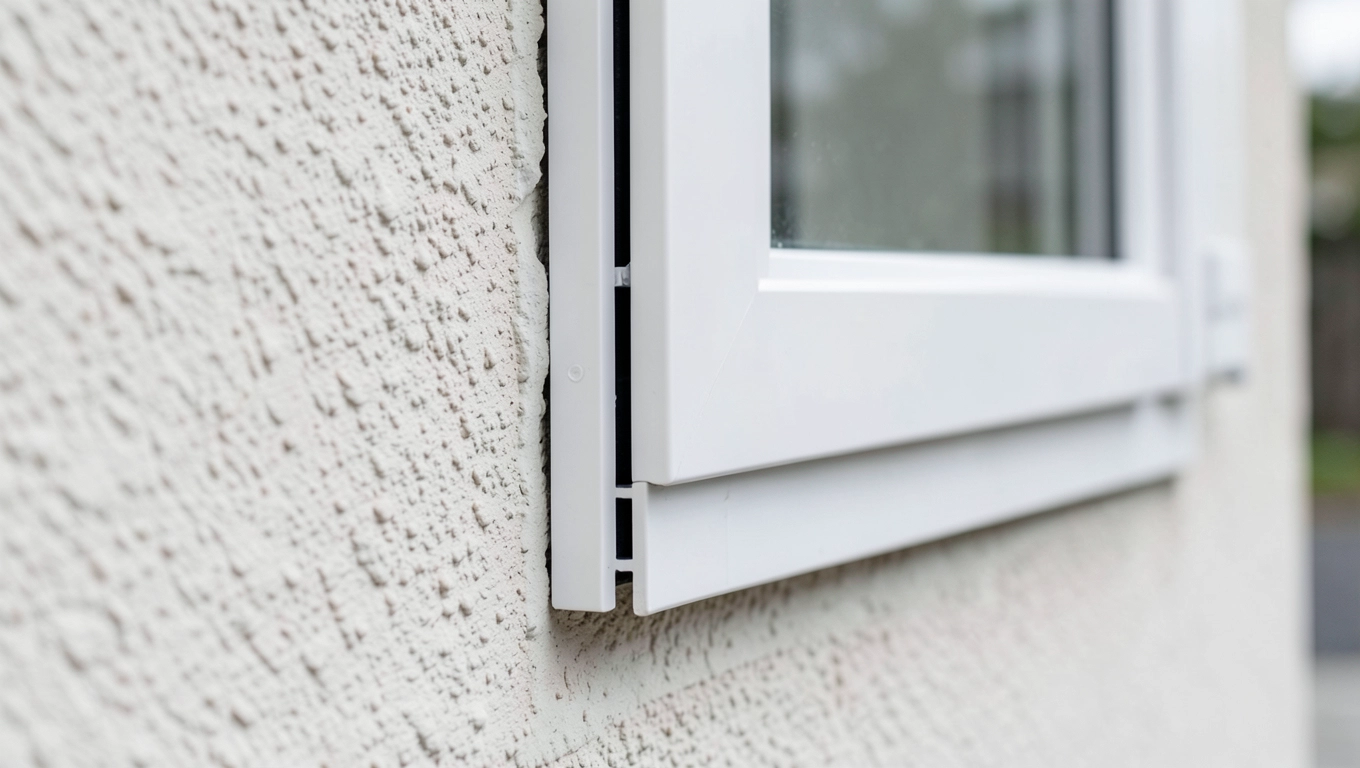

Ościeżnica to rama nieruchoma, wkręcana w mur. Składa się z dwóch stojaków pionowych, górnego ramiaka poziomego i dolnego. W dużych przeszkleniach dodaje się ślemię, czyli poziomy podział, który odciąża konstrukcję i ułatwia transport. Stały słupek pionowy, zwany fixem, dzieli okno na część otwieraną i nieotwieraną. Bez niego nie dałoby się uzyskać stabilnej bryły powyżej 2,4 m wysokości.

Skrzydło pracuje w tym układzie jak drzwi na zawiasach. W jego ramie osadzony jest pakiet szybowy, a całość uszczelniona dwoma lub trzema rzędami gumowych uszczelek. Gdy skrzydło znajdzie się w pozycji zamkniętej, uszczelki oporowe dociskają je do ościeżnicy, tworząc barierę dla wiatru i deszczu. Uszczelki przyszybowe natomiast trzymają szybę w ramie i kompensują jej rozszerzalność cieplną.

Decydując się na profil 70 mm w nowym domu, trzeba liczyć się z gorszym wynikiem współczynnika Uw całego okna, nawet przy najlepszym pakiecie szybowym. Odwrotnie: nawet premium pakiet trójszybowy nie uratuje wąskiego profilu z trzema komorami i cienką ścianką klasy C.

Pakiet szybowy i uszczelki gdzie ucieka ciepło

Szyba zajmuje od 60 do nawet 85 procent powierzchni okna. Przez nią ucieka najwięcej ciepła, wchodzi najwięcej hałasu i przebija najwięcej promieniowania UV. Warto więc traktować ją nie jako „szybę w ramce", ale jako osobny, skomplikowany element budowy okna.

Podstawowy pakiet jednoszybowy ma dziś jedynie sens historyczny. Dwuszybowy, czyli potoczna „termo", składa się z dwóch tafli szkła o grubości 4 mm, oddzielonych ramką dystansową o szerokości od 12 do 20 mm. Przestrzeń między szybami wypełnia argon, który przewodzi ciepło o około 30 procent gorzej niż powietrze. Efekt: Ug takiego pakietu oscyluje w granicach 1,0-1,1 W/m²K.

Pakiet trójszybowy idzie o krok dalej: trzy tafle szkła, dwie komory gazu, ciepła ramka dystansowa wykonana z tworzywa zamiast aluminium. Aluminium świetnie przewodzi ciepło i tworzy most termiczny na obwodzie szyby. Ciepła ramka z polimeru lub stali z tworzywem redukuje ten mostek i obniża temperaturę przy krawędzi szyby, co zmniejsza ryzyko kondensacji pary wodnej w newralgicznej strefie parapet-szyba.

Współczynnik Rw mówi o izolacyjności akustycznej. Każde 3 dB różnicy oznaczają dwukrotne zmniejszenie energii dźwięku docierającego do wnętrza. Przy drodze szybkiego ruchu albo linii kolejowej w odległości 100 m warto celować w pakiety z asymetrycznymi grubościami szyb (np. 6/14/4/14/6) i z folią akustyczną między taflami, bo identyczne grubości wzmacniają rezonans zamiast go tłumić.

Uszczelki niedoceniana drobnostka

Uszczelki w oknach PVC dzielą się na oporowe (dociskające skrzydło do ościeżnicy) i przyszybowe (trzymające pakiet szybowy w skrzydle). Różnica między tanim EPDM a klasą premium to różnica w trwałości od 5 do ponad 20 lat. EPDM klasy motoryzacyjnej wytrzymuje temperatury od minus 40 do plus 120 stopni Celsjusza i nie traci elastyczności po kilku sezonach.

Trzy uszczelki zamiast dwóch dają dodatkową komorę powietrzną pośrodku, która spowalnia przenikanie zarówno ciepła, jak i dźwięku. W praktyce oznacza to, że okno trzyuszczelkowe o profilu 80 mm potrafi dorównać pod względem akustyki profilowi 90 mm z dwoma uszczelkami, ale jest lżejsze i tańsze.

Okucia, antywłamaniowość i ciepły montaż krok po kroku

Okucia to ukryty koszt i ukryty problem większości reklamacji. Klamka, którą ciągnie się codziennie, jest tylko czubkiem góry lodowej. Pod okapnikiem i za osłonkami pracuje cały system okuć obwiedniowych: zaczepy rozmieszczone co 60-70 cm wzdłuż całego obwodu skrzydła, rolki grzybkowe po stronie skrzydła oraz zawiasy nośycowe u góry i u dołu.

Liczba punktów ryglowania decyduje o tym, ile siły trzeba włożyć, by sforsować zamknięte okno. Standardowe okno ma 4-6 punktów ryglowania, modele antywłamaniowe od 8 do nawet 14. Każdy rygiel to stalowy grzybek wchodzący w stalowy zaczep. Siła potrzebna do ich pokonania rośnie wykładniczo, dlatego klasy odporności na włamanie określa się właśnie przez liczbę i jakość tych punktów.

Klasy odporności RC1, RC2, RC3

Norma PN-EN 1627 dzieli okna na siedem klas RC. RC1 chroni przed przypadkowym naciskiem, RC2 wytrzymuje próbę włamania narzędziami takimi jak śrubokręt czy szczypce przez 3 minuty, RC3 znosi dodatkowo atak łomem przez 5 minut. Dla przeciętnego domu jednorodzinnego RC2 to rozsądne minimum. Samo okucie to jednak nie wszystko potrzebna jeszcze szyba klasy P4 albo P5, bo zwykła szyba float pęknie pod ciosem w ciągu kilku sekund.

Zawiasy nożycowe w oknach rozwierno-uchylnych pracują pod obciążeniem skrzydła, które może ważyć od 40 kg w małych oknach do ponad 120 kg w wielkogabarytowych przeszkleniach tarasowych. Każdy zawias ma nośność od 80 do 150 kg, ale zużywa się z czasem. Regulacja śrubą imbusową pozwala przesunąć skrzydło w pionie i poziomie o kilka milimetrów, co zwykle wystarcza, gdy okno zaczyna haczyć po kilku latach.

Ciepły montaż warstwa po warstwie

Ciepły montaż, określany też jako montaż warstwowy lub w technologii RAL, różni się od klasycznego montażu na piankę tym, że każda z trzech warstw stykających się z murem ma swoją konkretną funkcję. Warstwa wewnętrzna jest paroszczelna nie wpuszcza pary wodnej z wnętrza domu w głąb izolacji. Warstwa środkowa to elastyczna pianka lub wełna, która izoluje termicznie i akustycznie. Warstwa zewnętrzna jest paroprzepuszczalna, ale wodoszczelna odprowadza wilgoń na zewnątrz i chroni przed deszczem.

Złamanie tej zasady, czyli klasyczny montaż wyłącznie na piankę poliuretanową, działa przez kilka sezonów. Po 5-8 latach pianka na granicy zimna i ciepła zaczyna nasiąkać kondensującą parą wodną, traci właściwości izolacyjne i wokół okna pojawia się czarny nalot pleśni. To nie wina okna, to wina montażu.

Konserwacja, która przedłuża życie

Raz w roku warto przetrzeć uszczelki talkiem lub silikonem w sprayu, by nie sklejały się zimą i nie pękały przy mrozie. Okucia raz na dwa lata potrzebują smaru najlepiej w białym smarze litowym lub w dedykowanym sprayu do okuć, który nie zasycha. Wymiana uszczelki oporowej po 15 latach to koszt kilkunastu złotych za metr bieżący i godzina pracy, a różnica w komforcie natychmiast wyczuwalna.

PVC, drewno, aluminium uczciwe porównanie

Wybór materiału ramy to nie walka wyznawców, tylko konkretne dopasowanie do budynku, klimatu i budżetu. PVC wygrywa ceną i brakiem konserwacji, drewno zyskuje tam, gdzie liczy się naturalny wygląd i regulacja wilgotności, aluminium przejmuje scenę przy wielkogabarytowych przeszkleniach i w budynkach komercyjnych.

Aluminium bez przekładki termicznej to błąd projektowy most termiczny na całym obwodzie okna potrafi zjeść połowę zysków z najlepszej pompy ciepła. PVC nie wymaga takich przekładek, bo sam w sobie słabo przewodzi ciepło. Drewno z kolei wymaga regularnej konserwacji, bo bez odnowienia lakieru po 7 latach woda wnika w strukturę i pojawiają się pęknięcia.

Dla domu w zabudowie szeregowej, gdzie okna sąsiadów stykają się niemal ze sobą, PVC z szerokim profilem i trzema uszczelkami zapewnia najlepszy stosunek ceny do izolacyjności. W willi z widokiem na ogród, gdzie rama ma 3 metry wysokości i 2,5 metra szerokości, aluminium ze wzmocnionym wkładem stalowym okaże się sztywniejsze i stabilniejsze wymiarowo.

Zakup stolarki bez pułapek

Pięć pułapek czyha na osobę zamawiającą okna po raz pierwszy. Pierwsza to cena samego okna bez montażu, bo na końcowym rachunku montaż warstwowy potrafi stanowić od 25 do 35 procent wartości. Druga to pozorne oszczędności na profilu klasy C, gdy reszta parametry wymaga klasy A. Trzecia to pominięcie ciepłych ramek dystansowych w pakiecie, które kosztują kilkanaście złotych za metr, a decydują o braku kondensacji na krawędzi szyby.

Czwarta to rezygnacja z nawiewników higrosterowanych w imię „szczelności". Nowoczesne okna są tak szczelne, że bez kontrolowanego dopływu powietrza w domu pojawia się problem wilgoci i pleśni, a rekuperacja nie zawsze to skompensuje. Piąta to brak spisanego zakresu regulacji okuć w gwarancji, bo bez tego po pięciu latach producenci tłumaczą, że skrzydło się obwiesiło „z winy użytkownika".

WT 2021, czyli Warunki Techniczne obowiązujące od 1 stycznia 2021, wymagają współczynnika Uw nie wyższego niż 0,9 W/m²K w nowych budynkach. Dla domu pasywnego wartość ta spada do 0,8 W/m²K, a w programie „Czyste Powietrze" premiowane są okna o Uw poniżej 0,7 W/m²K. To granica, poniżej której okno trójszybowe z ciepłą ramką i profilem 82 mm staje się jedynym rozsądnym wyborem.

• Ustal wymiary otworów po ich oczyszczeniu z tynku, a nie z projektu.
• Wybierz pakiet szybowy pod kątem izolacyjności akustycznej, nie tylko termicznej.
• Sprawdź klasę profilu w dokumentacji, nie na ulotce.
• Zamów okucia z minimum 8 punktami ryglowania, nawet jeśli nie planujesz RC2.
• Wymagaj ciepłego montażu warstwowego z pisemną gwarancją wykonawcy.
• Poproś o pokazanie wzmocnienia stalowego przed zgrzewaniem profili.
• Sprawdź, czy uszczelki są zgrzewalne w narożach, czy klejone.
• Zachowaj próbkę profilu z numerem serii na wypadek reklamacji.

Podstawą świadomego wyboru jest zrozumienie, że każdy element budowy okna odpowiada za konkretny parametr. Profil za przenikanie ciepła i sztywność. Pakiet szybowy za światło, ciepło i cisnę. Uszczelki za wiatroszczelność. Okucia za bezpieczeństwo i wygodę obsługi. Montaż warstwowy za trwałość połączenia z murem. Rezygnacja z któregokolwiek z tych ogniw oznacza kompromis, którego konsekwencje widać dopiero po kilku pierwszych sezonach grzewczych.

Jeśli planujesz wymianę stolarki albo dobierasz okna do nowego domu, poproś o przekroje profili w skali 1:1, dane Ug dla konkretnego pakietu, a nie katalogowe minimum, oraz kosztorys rozbity na okno, montaż i ewentualne obróbki. Rzetelny wykonawca nie ma problemu z pokazaniem każdego z tych elementów, a jego oferta zaczyna się od konkretnych liczb, a nie od haseł marketingowych.

Źródła danych i norm: PN-EN 12608 (profile PVC), PN-EN 1627 (odporność na włamanie), PN-EN ISO 10077-1 (współczynnik Uw), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity z późniejszymi zmianami, WT 2021), dane techniczne producentów profili i pakietów szybowych.
